M8 — одно из наших самых больших и прочных креплений для телевизоров.
Основные характеристики ручки
- БЕЗОПАСНАЯ конструкция — рекомендована установщиками телевизоров
- разработан для ЖК-телевизоров LED Plasma TV 45"-75"
- Держатель универсален и подходит для всех моделей телевизоров.
- Имеет плавную 3D-регулировку во всех направлениях.
- ПРОЧНЫЙ - легко выдерживает телевизор весом до 45,5 кг
- Он был тщательно изготовлен из высококачественных материалов.
- ЭЛЕГАНТНЫЙ – идеально подходит для гостиной, спальни или офиса.
- В комплект входят все необходимые для сборки элементы (включая заглушки, винты, шайбы и болты).
Регулировка наклона
- кронштейн позволяет установить расстояние телевизора от стены
- Вы сами решаете, хотите ли вы разместить телевизор близко или далеко от стены, а также в какую сторону он будет смотреть.
- имеет удобную вращающуюся ручку
- позволяет корректировать наклон и нивелировать ошибки сборки
Ручка имеет сертификаты качества TUV, GS И ISO
Стоит подчеркнуть соответствие предлагаемого продукта стандарту VESA и системе управления кабелями. Кроме того, он оснащен крышкой, закрывающей винты, и доступен в черном цвете.
Представленный набор включает в себя
- Ручка
- Передняя пластина
- 2 вращающихся рычага
- 4 удлинителя для рук
- набор винтов*
- подробные инструкции по сборке

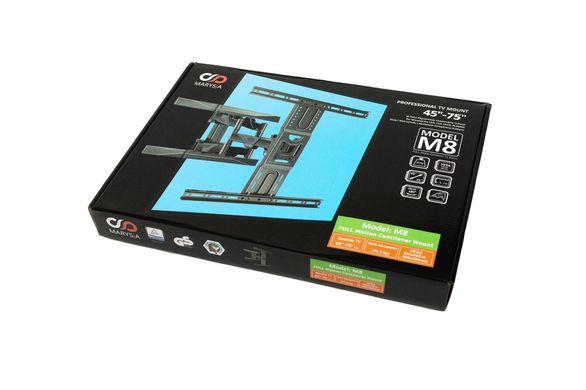

- Упаковка
* Мы включили в комплект стандартные/универсальные винты, которые подойдут большинству телевизоров. Однако если по какой-то причине они не подходят, вам придется приобрести соответствующие винты самостоятельно!
Помните об этом перед покупкой
- проверьте, сколько весит ваш телевизор
- убедитесь, что ручка выдержит нагрузку
- проверьте стандарт VESA, используемый производителем оборудования
Что вам нужно знать о стандарте VESA?
Это просто стандартизированное расстояние между крепежными винтами. Существует несколько типов стандартов VESA. Они отличаются расстоянием между крепежными отверстиями, расположенными на задней стенке устройства. Эти расстояния определяют способ монтажа настенного кронштейна на плазменных, светодиодных и ЖК-телевизорах. Или в мониторах.
Как определить стандарт VESA вашего телевизора? Вы можете проверить это в инструкции к телевизору, на сайте производителя ресивера или измерить самостоятельно.
Измерение расстояния между отверстиями не вызывает особых проблем. На задней панели телевизора необходимо проверить расстояние между верхними отверстиями. Дополнительно измеряется расстояние между верхним и нижним отверстиями. Это хорошо видно на графике. В случае размещения на нем телевизора мы имеем стандарт VESA 200×200.
ПРИ УСТАНОВКЕ ПРЕДСТАВЛЕННОГО ДЕРЖАТЕЛЯ УРОВЕНЬ НЕ НУЖЕН
Потому что максимальное расстояние от стены составляет 380 мм, а минимальное — всего 52 мм. Мы предусмотрели 6 точек регулировки, которые позволяют выполнять любые маневры по горизонтальному наклону телевизора. Коррекция наклона позволяет компенсировать погрешности монтажа ±3°. Кроме того, регулировка наклона рычага осуществляется в диапазоне +3° / -5°.
Монтажный комплект
- Винт М4×25 мм – 4 шт.
- Винт М5×25 мм – 4 шт.
- Винт М6×25 мм – 4 шт.
- Винт М8×25 мм – 4 шт.
- Проставка Ø17×Ø8,2×12мм – 4 шт.
- Шайба Ø13×Ø6,2×1,5 мм – 4 шт.
- Винт М6×12 мм – 8 шт.
- Гайка М6 – 8 шт.
- Ключ 10 мм – 1 шт.
- Шуруп 7×80 мм – 6 шт.
- Дюбель Ø10×Ø7×60 мм – 6 шт.
Обложки
Ручка оснащена:
- заглушки (A) для кабелей, благодаря которым вы можете легко организовать кабели и не допустить их свисания за телевизором.

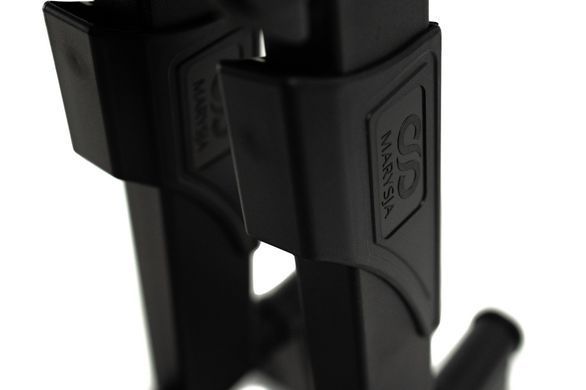

- 2 крышки (B), закрывающие неприглядные крепежные винты.
Технические параметры
- макс. грузоподъемность 45,5 кг
- для телевизоров 45"-75"
- регулировка поворота влево/вправо до 160°
- регулировка наклона в диапазоне +3°/-5°
- коррекция наклона экрана ±3°
- регулируемое расстояние от стены в диапазоне 52 ~ 380 мм
- Монтажные отверстия на задней пластине (к стене) МАКС. по горизонтали 392 мм, по вертикали 225 мм
- Ручка сертифицирована TUV, GS
- качество изготовления подтверждено стандартом ISO 9001
- совместимость со стандартом VESA (расстояние между монтажными отверстиями):
- VESA 200×200 (расстояние между отверстиями 200 мм x 200 мм),
- VESA 300×200 (расстояние между отверстиями 300 мм x 200 мм),
- VESA 300×300 (расстояние между отверстиями 300 мм x 300 мм),
- VESA 400×200 (расстояние между отверстиями 400 мм x 200 мм),
- VESA 400×400 (расстояние между отверстиями 400 мм x 400 мм),
- VESA 600×400 (расстояние между отверстиями 600 мм x 400 мм),
